Primäre Reflexionen sind die Reflexionen, die Ihre Hörposition innerhalb von etwa 15 ms nach dem direkten Schall erreichen. Gemäß ITU-R BS.1116-3 sollten sie deutlich gedämpft sein. Markieren Sie zunächst die reflektierenden Flächen an Seitenwänden, Boden, Decke und Mischpult und behandeln Sie diese als Erstes. Wir von i4studio unterstützen Sie dabei mit Beratung und Akustikpaneelen.
Zusammengefasst:
- Lassen Sie jemanden einen Spiegel an der Seitenwand und an der Decke entlangführen, während Sie an der Hörposition verbleiben; markieren Sie jeden Punkt, an dem Sie einen Hochtöner sehen.
- Führen Sie die Messung von einem festen Hörplatz aus durch; Reflexionen innerhalb von 15 ms müssen im Frequenzbereich zwischen 1 und 8 kHz mindestens 10 dB schwächer sein als der Direktschall.
- Ein Equalizer kann frühe Reflexionen höchstens an einem einzigen kleinen Messpunkt reduzieren; setzen Sie Absorption ein, da das Problem im Zeitbereich liegt.
- Dünne Schaumstoffplatten dämpfen tiefe Töne kaum; bringen Sie dicke Bassabsorber in den Ecken an und führen Sie nach jeder Verschiebung des Subwoofers eine erneute Messung durch.
- Das Mischpult kann eine Absenkung im Bereich von 100 Hz sowie Kammfiltereffekte verursachen; eine Absorption unterhalb und hinter dem Möbelstück trägt dazu bei, Bodenreflexionen zu reduzieren.
Inhaltsverzeichnis
- Wo befinden sich die ersten Reflexionspunkte in Ihrem Raum?
- Wie führen Sie den Spiegeltest und die Hörroutine durch?
- Wie bestätigen Sie die Reflexionen durch eine Messung?
- Warum erfordern tiefe Frequenzen und das Mischpult einen eigenen Ansatz?
- Womit beginnen Sie, wenn Ihr Budget begrenzt ist?
- Messen und Zuhören führen zum besten Ergebnis
- Akustikpaneele und Beratung von i4studio
- Häufig gestellte Fragen
- Quellen
Wo befinden sich die ersten Reflexionspunkte in Ihrem Raum?
Die Faustregel ist die Spiegelregel: Eine Reflexion entsteht an der Stelle, an der Ihr Lautsprecher – in der Oberfläche gespiegelt – aus Ihrer Hörposition betrachtet „steht“. Sie müssen also nicht raten, sondern können es einfach beobachten. Das funktioniert auch in kleinen Räumen, in denen Reflexionen schneller und stärker zurückkommen, als Sie erwarten.
Die Orte, auf die man fast immer stößt:
- Seitenwände auf Lautsprecherhöhe: links und rechts von Ihrem Sitz, auf Höhe der Hochtöner.
- Der Boden: der Weg zwischen Lautsprecher und Sitzplatz, insbesondere bei einem harten Boden ohne Teppich.
- Die Decke: der Punkt über eben diesem Weg.
- Das Mischpult oder der Schreibtisch: die Fläche vor Ihnen, von der der Schall sowohl über als auch von der zurückreflektiert wird.
- Die Wand hinter den Monitoren: Bei zu geringem Abstand kehrt das Signal viel zu schnell zurück.
Halten Sie die Lautsprecher nach Möglichkeit etwa einen Meter von den Wänden entfernt. Dies ist der Abstand, den die ITU-Empfehlung als ideal bezeichnet. In einem kleinen Studio ist dies nicht immer möglich, und dann wird die Behandlung der Reflexionspunkte umso wichtiger.
Wie führen Sie den Spiegeltest und die Hörübung durch?
Sie benötigen einen Handspiegel, Malerkrepp und jemanden, der Ihnen zuhört. Der Test zeigt Ihnen, wo Sie ansetzen müssen.
- Stellen Sie Ihre Lautsprecher und Ihren Stuhl in die endgültige Referenzposition, wobei sich die Hochtöner auf Ohrhöhe befinden sollten.

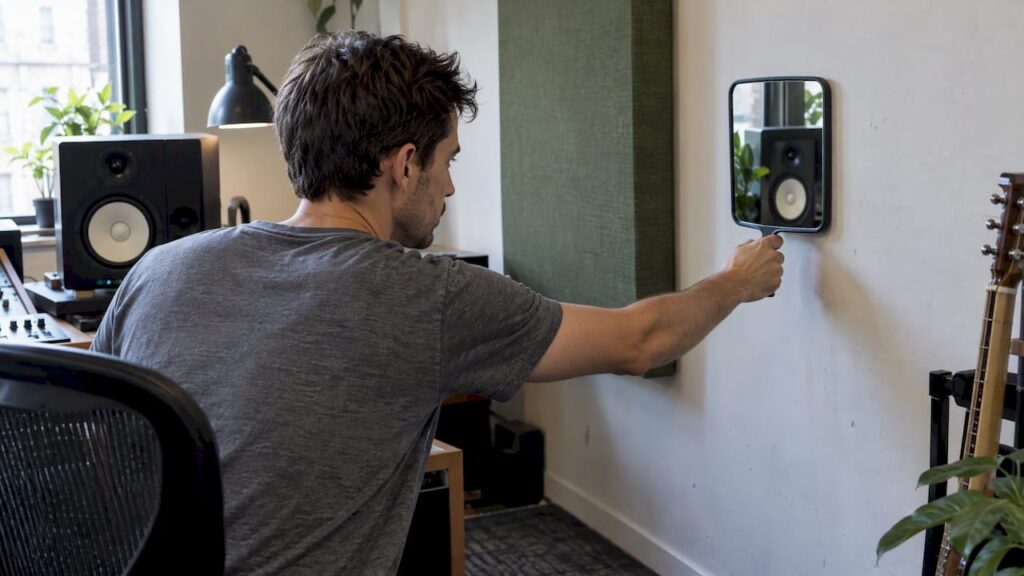

- Lassen Sie jemanden einen Spiegel an der Seitenwand und der Decke entlangführen, während Sie auf Ihrem Hörplatz sitzen bleiben. Sobald Sie im Spiegel einen Hochtöner sehen, markieren Sie diese Stelle mit Klebeband.
- Überprüfen Sie anschließend mit kurzen Mono-Impulsen und einem bekannten, kritischen Musikstück, ob sich der Klang verändert, wenn Sie ein Kissen oder eine Decke an eine markierte Stelle halten.
Reflexionen erkennen Sie an einem verblassten Stereobild, an Phasenverfärbungen und am Kammfiltereffekt: einem kammartigen Muster aus Spitzen und Tälern im Spektrum. Untersuchungen zur Wahrnehmung früher Reflexionen zeigen, dass der Kammfiltereffekt eine dominante Ursache für spektrale Verzerrungen ist.
Profi-Tipp: Führen Sie den Spiegeltest auch aus einer leicht versetzten Sitzposition durch. So erkennen Sie sofort, wie kritisch Ihr „Sweet Spot“ ist.
Wie lassen sich die Reflexionen durch eine Messung bestätigen?
Ihre Ohren geben die Richtung vor, eine Messung bestätigt dies. Führen Sie die Messung von einer festen Hörposition aus mit einer oder mehreren Mikrofonpositionen auf Ohrhöhe durch, und achten Sie darauf, dass sich die Lautsprecher zwischen den Messungen nicht verschieben.
- Impulsantwort mittels eines Sweeps: Mit dem Room EQ Wizard (REW) und der Farina-Sweep-Methode erhalten Sie eine saubere Impulsantwort. Verwenden Sie dabei die Impuls- und Energie-über-Zeit-Darstellung.
- MLS: Einige Arbeitsabläufe verwenden MLS-Signale, doch für die meisten Studios ist der Sweep die einfachste Methode.
- RTA: Praktisch für eine schnelle Überprüfung, zeigt jedoch keine Zeitinformationen an.
- Interpretation: Spitzen in den ersten ~15 ms nach dem Direktsignal deuten auf frühe Reflexionen hin.
Die Norm ist eindeutig: ITU-R BS.1116-3 schreibt vor, dass frühe Reflexionen im Bereich von 1 bis 8 kHz mindestens 10 dB schwächer sein müssen als der Direktschall.
Reflexionen innerhalb von ~15 ms müssen im Bereich von 1–8 kHz im Vergleich zum Direktschall um mindestens 10 dB gedämpft sein.
Dies ist kein Problem, das sich mit einem Equalizer lösen lässt. Laut Jay Kadis vom CCRMA handelt es sich bei frühen Reflexionen um Probleme im Zeitbereich, und diese lassen sich mit einem EQ nur für einen einzigen, sehr lokal begrenzten Messpunkt beseitigen. George Augspurger hat dies bereits festgestellt: Ein Abhörraum ist ein Präzisionswerkzeug, in dem Reflexionen kontrolliert werden müssen.
Warum erfordern tiefe Töne und das Mischpult einen eigenen Ansatz?
Niedrige Frequenzen haben Wellenlängen im Meterbereich. Eine dünne Schaumstoffplatte hat darauf so gut wie keinen Einfluss, und was Sie hören, sind vor allem Raummoden: stehende Wellen, die bestimmte Töne verstärken oder dämpfen. Deshalb behandeln Sie den Bass separat, mit dicken Absorbern, Stufen oder Eckabsorbern.
Das Mischpult verdient besondere Beachtung, da es selbst eine große reflektierende Fläche darstellt. Untersuchungen zu den Auswirkungen eines Mischpults auf das Monitorverhalten weisen auf eine Absenkung im Bereich von 100 Hz sowie auf Kammfiltereffekte durch das Mischpult hin. Eine Verringerung der Bodenreflexionen unter dem Möbelstück trägt dabei sichtbar zur Verbesserung bei.
Ihre ersten Schritte:
- Platzieren Sie Bassfallen in den Ecken des Raums.
- Experimentieren Sie mit der Position des Subwoofers und führen Sie nach jeder Verschiebung eine Messung durch.
- Bringen Sie Dämmmaterial unter und hinter Ihrem Mischpult an, um Bodenreflexionen zu reduzieren.
- Messen Sie vor und nach jeder Maßnahme, damit Sie wissen, was wirklich funktioniert.
Was behandeln Sie zuerst, wenn Ihr Budget begrenzt ist?
Gehen Sie in drei Schritten vor und führen Sie nach jedem Schritt erneut eine Messung durch.
- Priorität 1, erste Überlegungen: Platzieren Sie mobile Absorber an den Spiegelpunkten in der Nähe Ihrer Hörposition. Streben Sie eine Dämpfung von mindestens 10 dB zwischen 1 und 8 kHz an.
- Priorität 2, Bass: Platzieren Sie Bassfallen in den Ecken und optimieren Sie die Position des Subwoofers.
- Priorität 3, Rückwand: Wählen Sie je nach den Abmessungen Ihres Raums entweder eine Rückwanddiffusion oder eine breitbandige Absorption.
- Immer: Überprüfen Sie die Ergebnisse mit einer Messung und mit Ihren Ohren – in dieser Reihenfolge oder umgekehrt, solange Sie beides tun.
Lesen Sie auch unsere Tipps zur Reduzierung von Schallreflexionen und unseren praktischen Leitfaden zur Verbesserung der Studioakustik. Die Grundlagen zu Begriffen wie Absorption und Diffusion finden Sie in unseren Grundlagen der Akustik.
Profi-Tipp: Verwenden Sie bewegliche Absorber auf Stativen, um die optimale Position zu finden. Erst danach montieren Sie die endgültigen Paneele.
Messen und Hören führen zum besten Ergebnis
Meiner Erfahrung nach reicht das Messen allein nicht aus, und das Zuhören ohne Messen ebenfalls nicht. Ein Diagramm zeigt, dass ein Problem vorliegt; Ihre Ohren sagen Ihnen, ob es sich so anfühlt, als sei es gelöst. Dies deckt sich mit den Ausführungen von Augspurger und der CCRMA-Gruppe: Beherrschen Sie die Reflexionen, anstatt sie wegzu-equalizen. Meine Vorgehensweise ist immer dieselbe: Messen, bearbeiten, anhören, bestätigen. Bei i4studio arbeiten wir mit unseren Kunden auf dieselbe Weise, von der Beratung bis hin zur maßgeschneiderten Lösung.
— Harold
Akustikpaneele und Beratung von i4studio
Möchten Sie die hervorgehobenen Punkte tatsächlich angehen? Wir unterstützen Sie mit Beratung zu Akustikpaneelen und passenden Lösungen für Ihren Raum sowie mit maßgeschneiderten Studio-PCs, falls Sie ein komplettes Studio einrichten möchten.
- Beratung zu Akustikpaneelen: Wir ermitteln gemeinsam mit Ihnen die Stellen, an denen Reflexionen auftreten.
- Akustikwandpaneele: Sehen Sie sich die Akustikwandpaneele für Ihre Seitenwände und die Decke an.
- Maßgeschneiderte Studio-PCs: Unsere Studio-Computer sind ab 1.099 € erhältlich (Preisinformationen).
- Studio-Möbel: Ein Studio-Schreibtisch kann dazu beitragen, Reflexionen vom Mischpult zu reduzieren.
Sehen Sie sich unsere Akustikplatten an oder lassen Sie sich beraten – wir helfen Ihnen gerne bei den nächsten Schritten.
Häufig gestellte Fragen
Was sind Erstreflexionspunkte in einem Studio?
Erste Reflexionspunkte sind die Stellen an Wänden, Boden, Decke und Mischpult, an denen der Schall Ihrer Monitore einmal reflektiert wird, bevor er Ihre Ohren erreicht. Diese Reflexion trifft kurz nach dem direkten Schall ein und verzerrt das Klangbild. Deshalb sollten Sie diese Stellen zuerst behandeln.
Wie finde ich die ersten Reflexionspunkte ohne Messgeräte?
Verwenden Sie den Spiegeltest: Halten Sie einen Spiegel an die Seitenwand und an die Decke, während Sie an Ihrem Hörplatz sitzen. Dort, wo Sie einen Hochtöner im Spiegel sehen, befindet sich ein Reflexionspunkt. Markieren Sie diese Stellen mit Klebeband.
Wie stark müssen frühe Reflexionen gedämpft werden?
ITU-R BS.1116-3 schreibt vor, dass Reflexionen innerhalb von etwa 15 ms im Frequenzbereich von 1–8 kHz gegenüber dem Direktschall um mindestens 10 dB gedämpft sein müssen.
Kann ich frühe Reflexionen mit einem Equalizer beheben?
Nein, nicht wirklich. Es handelt sich um Probleme im Zeitbereich, die Sie mit einem Equalizer höchstens an einem einzigen kleinen Messpunkt verringern können. Eine akustische Behandlung bleibt weiterhin erforderlich.
