Raummoden sind die Resonanzfrequenzen, die entstehen, wenn sich stehende Wellen zwischen zwei oder mehr Wänden Ihres Studios hin und her bewegen. Wenn Sie diese Moden berechnen, erhalten Sie eine konkrete Liste von Problemfrequenzen – meist unter 300 Hz –, die eine gezielte Behandlung erfordern. Der Arbeitsablauf ist einfach: Messen Sie Ihren Raum, berechnen Sie die Modenfrequenzen, überprüfen Sie diese anhand einer Messung und behandeln Sie die stärksten Moden zuerst.
Zusammengefasst:
- Raumresonanzen spielen vor allem unterhalb der Schroeder-Frequenz eine Rolle, wo sie den Klangcharakter beeinflussen und in kleinen Räumen gezielt behandelt werden müssen.
- Die Berechnung der axialen Schwingungsmoden anhand der Formel f = n·c/(2·Dimension) liefert die ersten Eigenfrequenzen; Messungen bleiben jedoch für die Genauigkeit unerlässlich.
- In der Praxis sind vor allem die ersten axialen Schwingungsmoden und deren Cluster für eine gezielte akustische Behandlung von Bedeutung, in der Regel bis etwa 300 Hz.
- Für eine wirksame Behandlung müssen Antiknoten in Ecken und an Wänden berücksichtigt werden, abhängig von den Modenfrequenzen und der Raumform.
- Bitten Sie spezialisierte Anbieter wie I4studio um Beratung und Messdaten, um Unterstützung bei der Auswahl und Anbringung von Akustikpaneelen zu erhalten.
Inhaltsverzeichnis
- Wann sollten Sie die Moden eines Raumes im Rahmen eines umfassenden Ansatzes berechnen?
- Formeln und Schnellrechneregeln für axiale, tangentiale und schräge Schwingungsmoden
- Rechenbeispiel: Vom Maßband zur Modenliste
- Überprüfung der Messungen mit REW: Sweep, Wasserfall und Impulsantwort
- Von der Berechnung zur Umsetzung: Welches Paneel wo?
- Checkliste: Von der Messung bis zur Bestellung
- Warum Berechnungsmodelle selten das ganze Bild widerspiegeln
- Akustikberatung und Bestellung von Paneelen bei I4studio
- Quellen
- Häufig gestellte Fragen
Wann sollten Sie die Moden Ihres Raumes im Rahmen eines umfassenden Ansatzes berechnen?
Die Modalanalyse ist nicht für jeden Raum ein Luxus. In kleinen Räumen, die meist ein bescheidenes Volumen aufweisen, liegen die ersten axialen Moden so tief, dass sie fast jede Bassnote verfälschen. Genau in diesen Bereich fallen die meisten Heimstudios und kleinen Kontrollräume, und hier entscheiden Nahfeld-Monitoring und leistungsstarke Bassfilter darüber, ob ein Mix stimmig ist oder ob er zu Hause anders klingt als überall sonst.
Die Klangfarben beeinflussen Ihre Entscheidungen auf zweierlei Weise. Bei Aufnahmen bestimmen sie, wo ein Originalsignal unnatürlich dröhnt oder gerade fehlt. Beim Abmischen entscheiden sie darüber, ob Sie Ihren Bassentscheidungen vertrauen oder ständig einen Raum ausgleichen müssen, der falsche Signale liefert.
Die Schroeder-Frequenz ist die Grenze, oberhalb derer das Schallfeld statistisches Verhalten aufweist und einzelne Schwingungsmoden an sich an Bedeutung verlieren. Unterhalb dieser Grenze dominieren einzelne, individuell identifizierbare Schwingungsmoden Ihr Klangbild, und auf diese konzentrieren Sie Ihre Berechnung und Bearbeitung.
- Kleine Räume weisen weniger Schwingungsmoden auf, doch diese sind stärker und breiter spürbar.
- Oberhalb der Schroeder-Frequenz wird die Bearbeitung breiter und weniger modusspezifisch.
- Jede Entscheidung bezüglich Aufnahme oder Abmischung unterhalb dieser Grenze hängt stark von der Platzierung der Schallquelle und der Hörposition ab.
Formeln und Schnellrechneregel für axiale, tangentiale und schräge Schwingungsmodi
Die vollständige Formel für jede Modenfrequenz lautet f(n1, n2, n3) = (c/2) × √((n1/L)² + (n2/W)² + (n3/H)²), wobei L, W und H die Länge, Breite und Höhe des Raums in Metern sind und n1, n2, n3 ganze Zahlen (0, 1, 2, 3…) darstellen, die die Modenordnung angeben. Diese allgemeine Modalformel deckt alle drei Modentypen in einer einzigen Berechnung ab.
In den meisten praktischen Fällen reicht die einfachere axiale Formel aus: f = n·c/(2·dimension). Geben Sie für „dimension“ jeweils eines der drei Kammermaße ein, und Sie erhalten sofort die axialen Schwingungsmoden entlang dieser Achse.
Statistik: Die Schallgeschwindigkeit c beträgt bei 20 °C etwa 343 m/s. In kälteren Räumen, beispielsweise bei 15 °C, sinkt c leicht, wodurch sich Ihre Modenfrequenzen um einen Bruchteil tiefer verschieben als bei Raumtemperatur.
Nicht jeder Modus hat das gleiche Gewicht. Axiale Moden sind energetisch dominant: Sie entstehen zwischen zwei parallelen Ebenen und verursachen die stärksten Schwingungsknoten an den Wänden. Tangentiale Moden, die zwischen vier Ebenen auftreten, weisen eine um etwa 3 dB geringere Energie auf. Schrägmoden, die zwischen allen sechs Ebenen auftreten, sind etwa 6 dB schwächer und in der Regel weniger kritisch für die Behandlung.
- Berechnen Sie zunächst die axialen Moden für n = 1 bis einschließlich 3 pro Dimension.
- Fügen Sie die tangentialen Moden hinzu, sobald Sie die wichtigsten axialen Cluster kennen.
- Schrägmoden berechnen Sie nur dann, wenn Ihnen noch Budget und Zeit für die Feinabstimmung zur Verfügung stehen.
- Gehen Sie nicht über etwa 300 Hz hinaus: Oberhalb dieser Frequenz nimmt die Modaldichte rasch zu, und eine Einzelberechnung verliert an Aussagekraft.
Rechenbeispiel: Vom Maßband zur Modenliste
Nehmen Sie einen Kontrollraum mit einer Länge von 4,20 Metern, einer Breite von 3,10 Metern und einer Höhe von 2,50 Metern. Messen Sie mit einem Laser-Entfernungsmesser, um eine Genauigkeit im Bereich von wenigen Zentimetern zu erzielen, denn eine Abweichung von 10 Zentimetern bei der Länge verschiebt Ihre tiefste Schwingung bereits um einige Hertz.
- Berechnen Sie die erste axiale Schwingungsform über die Länge: f = 1 × 343 / (2 × 4,20) ≈ 40,8 Hz.
- Berechnen Sie die zweite axiale Schwingungsform entlang derselben Achse: f = 2 × 343 / (2 × 4,20) ≈ 81,7 Hz.
- Wiederholen Sie dies für die Breite: erste Schwingungsform f = 343 / (2 × 3,10) ≈ 55,3 Hz, zweite Schwingungsform ≈ 110,6 Hz.
- Wiederholen Sie dies für die Höhe: erste Schwingungsform f = 343 / (2 × 2,50) ≈ 68,6 Hz, zweite Schwingungsform ≈ 137,2 Hz.
- Stellen Sie die Ergebnisse nebeneinander und suchen Sie nach Clustern: Hier liegen 55,3 Hz und 68,6 Hz relativ nahe beieinander, was auf ein weitreichendes, schwer zu lösendes Doppelproblem in diesem Frequenzbereich hindeutet.
Solche Übereinstimmungen zeigen Ihnen, wo Sie der Plattendicke und der Anordnung besondere Aufmerksamkeit widmen sollten. Zwei Schwingungsmoden, die im Bereich von 10 bis 15 Hz voneinander abweichen, verstärken sich hörbar gegenseitig und erfordern häufig eine breitbandige Absorption anstelle eines schmalbandig abgestimmten Resonators.
Messungen mit REW überprüfen: Sweep, Wasserfall-Diagramm und Impulsantwort
Eine Berechnung ist eine Vorhersage, keine Messung. REW verwendet ein logarithmisch gefegtes Sinussignal für eine schnelle und genaue Impulsantwortmessung, was bei der Erkennung von Modenpeaks zuverlässiger ist als zufälliges Rauschen oder MLS-Verfahren.
Für einen korrekten Messaufbau platzieren Sie das Mikrofon an der Hörposition auf Ohrhöhe und den Lautsprecher an der Stelle, an der später Ihr Monitor stehen wird. Halten Sie den Pegel deutlich unterhalb der Clipping-Grenze und messen Sie mehrere Positionen mit Mittelwertbildung, um zufällige Spitzenwerte auszuschließen.
- Stellen Sie das Mikrofon genau an die zukünftige Hörposition auf, nicht einfach irgendwo in der Mitte des Raumes.
- Vermeiden Sie Übersteuerungen, indem Sie den Ausgangspegel zunächst niedrig einstellen und erst dann langsam erhöhen.
- Messen Sie mindestens drei Positionen rund um den Haupthörpunkt, um ein repräsentatives Bild zu erhalten.
- Wiederholen Sie die Messung nach jeder Änderung an Wandverkleidungen oder Möbeln.
In der Wasserfallkurve suchen Sie nach hohen, langsam abklingenden Riegeln: Das sind die Moden mit der längsten Nachhallzeit und somit der größten hörbaren Auswirkung. Eine kurze, schnell abklingende Spitze in der Impulsantwort ist in der Regel weniger problematisch als ein niedriger, breit ausgebreiteter Riegel, der minutenlang nachhallt.
Profi-Tipp: Vergleichen Sie Ihre berechneten axialen Frequenzen direkt mit den Spitzenwerten im Wasserfall-Diagramm. Weicht ein gemessener Spitzenwert um mehr als 10 Hz von Ihrer Berechnung ab, spielen wahrscheinlich Möbelstücke oder eine nicht rechteckige Wand eine Rolle, und Sie sollten besser mit dem gemessenen Wert weiterrechnen.
Von der Berechnung bis zur Behandlung: Welches Panel ist wo einzusetzen?
Eine berechnete Modenliste ist erst dann von Nutzen, wenn Sie wissen, welche Art der Absorption an welcher Stelle erforderlich ist. Für breitbandige, hochenergetische Probleme im niedrigen Frequenzbereich reichen poröse Paneele oft nicht aus: Hier funktionieren abgestimmte Resonatoren oder Helmholtz-Lösungen besser, da sie Energie bei einer bestimmten Frequenz absorbieren, ohne den gesamten Raum zu stark zu dämpfen.

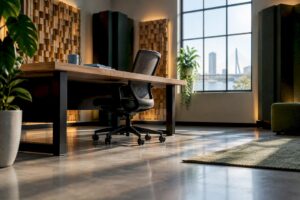

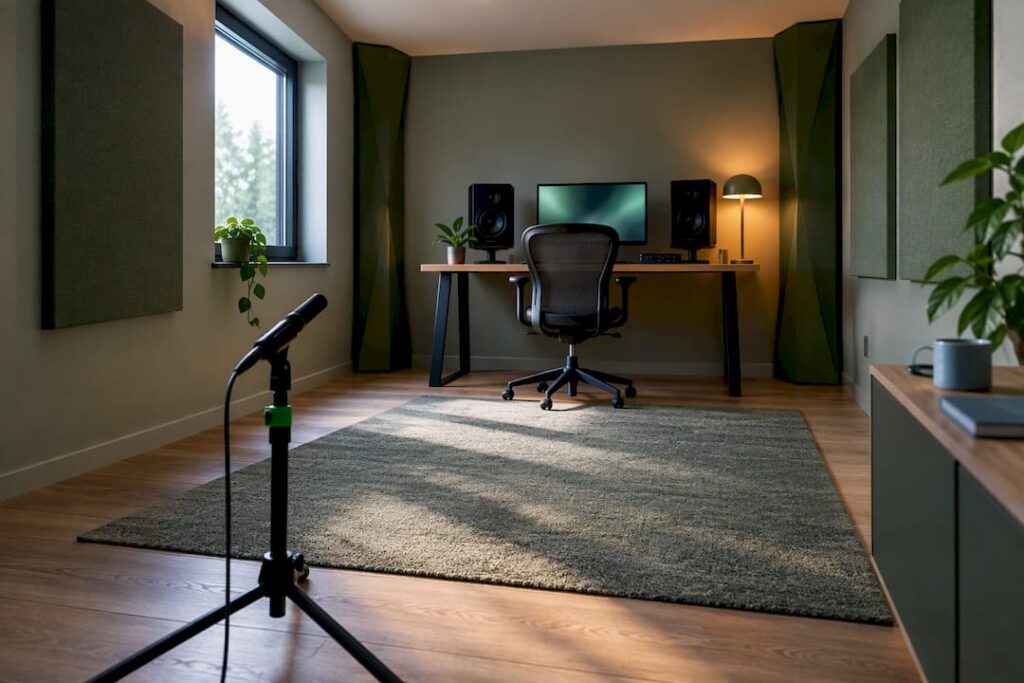

Die Anordnung folgt den physikalischen Gesetzen der Schwingungsmoden. Axiale Moden weisen ihre Antinoden – die Stellen mit dem höchsten Druck – in den Ecken und an den Wänden auf. Dadurch ist die Anbringung von Bassfallen in den Ecken effektiver als die Aufstellung einer einzelnen Platte im Raum, und dies erklärt, warum Bassfallen in den Ecken in der Regel eine größere Wirkung erzielen als die gleiche Materialmenge, die auf flache Wände verteilt wird.
Als Faustregel gilt: Je niedriger die Frequenz, desto dicker oder tiefer muss Ihr Absorptionsmaterial sein, um noch wirksam zu sein. Eine 5 Zentimeter dicke Platte funktioniert ab etwa 500 Hz gut, doch unterhalb von 100 Hz benötigen Sie eher eine Dicke von 20 bis 30 Zentimetern oder einen Resonator, um denselben Frequenzbereich abzudecken.
Gestaltungsregel: Wählen Sie bei einem neuen Raum lieber ein Verhältnis wie 1:1,28:1,54 als einen Kubus oder ein einfaches 1:2-Verhältnis. Klassische Bolt-Area-Verhältnisse verteilen die modalen Frequenzen gleichmäßiger, was die nachträgliche Bearbeitung erleichtert.
Ihre Hörposition beeinflusst, wie viel Sie von einer Frequenz hören, unabhängig von der Akustikbehandlung. Befinden Sie sich genau auf einem Antiknoten, hören Sie einen starken Klang. Wenn Sie Ihren Monitor oder Ihren Hörstuhl um einige Dutzend Zentimeter verschieben, gelangen Sie möglicherweise bereits in eine ruhigere Druckzone. Konkrete Aufstellungsgrundsätze finden Sie auch im Leitfaden zur Aufstellung von Studiomonitoren.
- Poröse Platten: geeignet für Frequenzen von ca. 250 bis 500 Hz, je nach Dicke.
- Helmholtz- oder Membranresonatoren: geeignet für schmale, hartnäckige Spitzen unter 150 Hz.
- Winkelausrichtung: Vorrang bei axialen Schwingungsmoden, deren Schwingungsminimum an der Wand liegt.
- Hörposition verschieben: ein kostenloser erster Schritt, bevor Sie Material bestellen.
Checkliste: Von der Messung bis zur Bestellung
Eine Modalitätsberechnung ist erst dann vollständig, wenn sie zu einer konkreten Maßnahme führt – und nicht zu einer Tabellenkalkulation, die in einer Schublade verschwindet.
- Messen Sie Länge, Breite und Höhe des Raums genau, einschließlich Abweichungen durch schräge Wände oder abgehängte Decken.
- Berechnen Sie die axialen Moden für n = 1 bis 3 pro Dimension mit der Schnellrechenregel.
- Überprüfen Sie die wichtigsten Moden mit einer REW-Messung an der tatsächlichen Hörposition.
- Priorisieren Sie im Wasserfall die Moden mit der höchsten Energie und dem längsten Nachhall.
- Bestellen Sie eine gezielte akustische Behandlung oder lassen Sie sich von einem Anbieter wie I4studio beraten.
Für einen aussagekräftigen Auftrag an einen Akustikberater sollten Sie mindestens die drei Raummaße, Fotos des Raums einschließlich der Einrichtung sowie, sofern möglich, eine REW-Messdatei bereitstellen. Auf diese Weise kann ein Dienstleister die Berechnung anhand der tatsächlichen Gegebenheiten überprüfen, anstatt von einem leeren Raum auszugehen.
| Schritt | Was Sie benötigen | Ergebnis |
|---|---|---|
| Messen | Laser-Entfernungsmesser oder Maßband | Genaue L, B, H |
| Berechnen | Formel f = n·c/(2·Dimension) | Liste der Eigenfrequenzen |
| Überprüfen | REW, Mikrofon, Lautsprecher | Gemessene Spitzenwerte und Wasserfall-Diagramm |
| Behandlung | Platten, Resonatoren, Anordnung | Gleichmäßigerer Bassverlauf |
Warum Rechenmodelle selten die ganze Wahrheit widerspiegeln
Eine Formel geht von einem leeren, perfekt rechteckigen Kasten aus. Ihr Studio ist das niemals. Racks, ein Sofa, eine schräge Wand oder eine Türöffnung verschieben die tatsächliche Resonanz manchmal um einige Hertz gegenüber Ihrer Berechnung, und Praxisstudien bestätigen, dass berechnete und gemessene Spitzenwerte vor allem oberhalb von 120 Hz und in Räumen, die nicht perfekt rechteckig sind, voneinander abweichen.
Das ist kein Argument gegen das Berechnen. Es ist ein Argument dafür, das Berechnen als ersten Schritt zu betrachten und nicht als Endziel. Solange Sie selbst messen, mit REW überprüfen und die größten Schwingungsmoden durch einfache Winkelausrichtung angehen, kommen Sie auch ohne externe Hilfe schon sehr weit.
Komplizierter wird es bei ungleichförmigen Räumen, offenen Verbindungen zu anderen Räumen oder wenn Ihr Budget bestimmt, wie viele Paneele Sie genau benötigen. Dann zählt praktische Erfahrung mit echten Materialien und echten Räumen mehr als eine zweite Dezimalstelle in Ihrer Formel, und eine Beratung, beispielsweise zu Akustikpaneelen von I4studio, ist oft schneller, als selbst weiter zu tüfteln.
– harold
Akustikberatung und Bestellung von Akustikpaneelen bei I4studio
Das eigene Berechnen und Messen mit REW bietet Ihnen eine solide Ausgangsbasis, doch die Umsetzung in die richtige Platte, die richtige Dicke und die richtige Position bleibt der schwierigste Teil. I4studio verbindet Fachwissen über hochwertige Geräte mit praxisorientierter Beratung zur Akustik, sodass Ihre berechnete modale Liste auch tatsächlich in die Praxis umgesetzt wird.
Verfügen Sie über Ihre Raummaße, ein Foto des Raums und im Idealfall eine REW-Messdatei? Senden Sie diese bitte zusammen mit Ihrer Beratungsanfrage zu Akustikpaneelen ein, und Sie erhalten gezielte Vorschläge anstelle von allgemeinen Tipps. Wer direkt weitermachen möchte, kann sich das Sortiment an Akustikplatten ansehen oder über die Website eine Beratung anfordern. Wenn Sie lieber einen kompletten Aufnahmearbeitsplatz einrichten möchten, finden Sie bei I4studio neben Audio-Interfaces und Studiomonitoren zur Vervollständigung Ihrer Messanlage auch maßgeschneiderte Studio-PCs ab 1.099 € für Audio und Video.
Quellen
Für eigene Messungen ist REW die erste Wahl: kostenlos, präzise und mit integrierter Wasserfall-Analyse. Zur schnellen Überprüfung von Formeln verwenden Sie einen Raummodus-Rechner auf der Grundlage von Bolt-Flächenverhältnissen. Für die technische Begründung und Validierung der Berechnungsgrenzen konsultieren Sie bitte die AES-Studie zu kleinen Räumen.
- REW-Hilfe (REWhelp.pdf)
- AcousPlan – Akustikplanung für Tonstudios
- Raummodenrechner & Erläuterungen (sengpielaudio)
- AES-Beitrag – Kleine Räume: Analyse der Raumantwort für die akustische Gestaltung
Häufig gestellte Fragen
Was genau sind „Kammermodi“?
Raummoden sind stehende Wellen, die zwischen den Wänden, dem Boden und der Decke eines Raumes entstehen und bestimmte Bassfrequenzen verstärken oder dämpfen. Axiale Moden zwischen zwei Flächen sind am stärksten, gefolgt von tangentialen und schrägen Moden, die jeweils schwächer sind.
Wie berechne ich die Raummoden für mein Studio?
Messen Sie Länge, Breite und Höhe und setzen Sie diese Werte in die Formel f = n·c/(2·Dimension) ein, wobei c etwa 343 m/s beträgt. Wiederholen Sie dies für jede Dimension und für n = 1, 2 und 3, um die ersten axialen Moden zu ermitteln.
Was ist die Schroeder-Frequenz und warum ist sie wichtig?
Die Schroeder-Frequenz ist der Wendepunkt, oberhalb dessen modale Spitzen in einem statistischen Schallfeld untergehen. Unterhalb dieser Grenze dominieren einzelne, individuell berechenbare Moden Ihr Klangbild, und auf diese konzentrieren Sie die Bearbeitung.
Warum stimmt mein berechneter Modus nicht mit meiner Messung überein?
Möbel, schräge Wände und nicht rechteckige Geometrien verschieben die tatsächliche Resonanz gegenüber der theoretischen Formel. Untersuchungen an kleinen Räumen bestätigen, dass Abweichungen vor allem oberhalb von 120 Hz auftreten, was neben der Berechnung eine Messung mit REW erforderlich macht.
Kann I4studio bei der Auswahl der richtigen Paneele helfen?
Ja, I4studio berät Sie hinsichtlich Akustikpaneelen auf der Grundlage Ihrer Raumaufmaße und Messungen. Die aktuellen Preise und das Sortiment finden Sie auf der Seite zu Akustikpaneelen.
